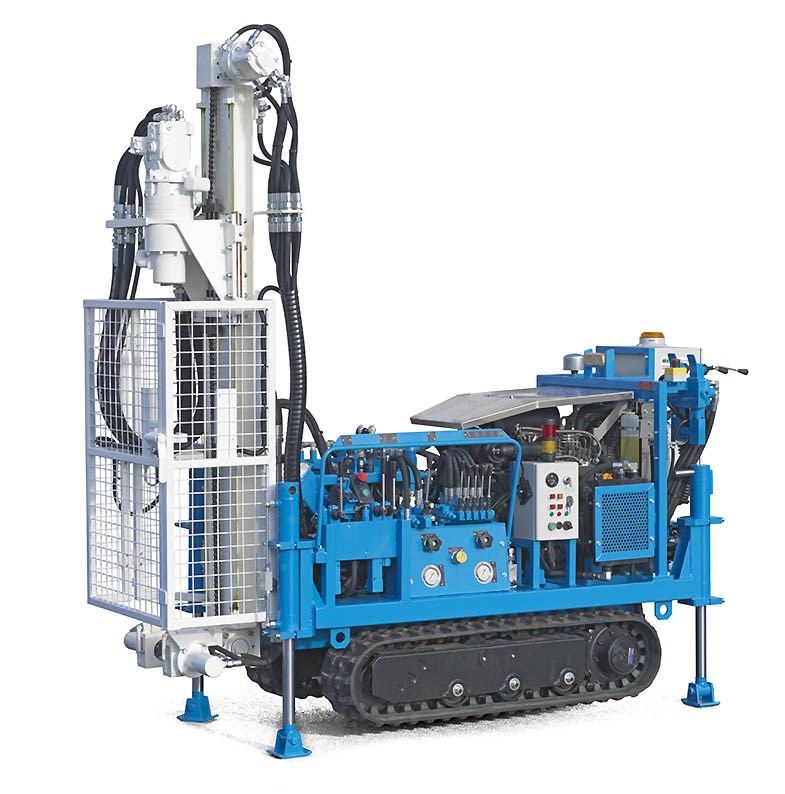

Machine géotechnique SD 90 RP / SPT

  • Machines géotechniques SD 90-spt

CARACTÉRISTIQUES PRINCIPALES :

TETE DE ROTO PERCUSSION :

  • Moteur à cylindrée variable
  • Arbre de roto percussion, sortie DF 38 et R32
  • 1 touret inferieur
  • 1 marteau hydraulique 180 joules, 800 cps/min, frappe au retrait
    Performances :
    * vitesse : de 120 T/min à 360 T/min
    * Couple : de 150 m/kg à 50 m/kg

CAGE DE SÉCURITÉ « UFCMF » EN 16228 :

  • Cage fermée : toutes fonctions à 100 %
  • Cage ouverte : Rotation et Translation en mode dégradé
  • Porte de la cage en 1 partie avec capteur associé
  • Coup de poing d’arrêt d’urgence

FREIN DE TIGE :

  • Simple, ouverture de 28 à 150 mm
  • Plaque de guidage au choix

GROUPE DE POMPAGE :

  • Type GAMA 80 à boulets,
  • Entrainé hydrauliquement
  • 80 l/min max à 35 bar

MAT DE FORAGE (hauteur maxi 2490 mm) :

  • Translation par moteur/frein et 2 chaines simple
  • Course utile 1.70 m, éléments d’1.22 m en roto
  • Poussée et traction : 28 Kn
  • Relevage par vérin hydraulique
  • Guide pour tarière et tige de votre choix
  • Effacement hydraulique pour usage du SPT et treuil
    * Autres longueurs de mât disponible

GROUPE DE PUISSANCE HYDRAULIQUE :

  • Moteur DIESEL YANMAR de 36 cv à 3000 T/min
  • 3 pompes hydrauliques d’engrenages
  • Aéroréfrigérant 12 V

ENSEMBLE SPT :

  • Marteau hydraulique auto par commande au pupitre
  • Type SPT, 63.5 KG, chute : 76.5 cm
  • Installé sur un support pivotant long du mât
  • Déplacement du SPT à l’aide du treuil
  • Enclume pour tige SPT (44mm) ou Roto (50 mm)

RÉSERVOIR GO : 30 l

PUPITRE DE COMMANDES :

  • Dispositif de réglage sur la translation
  • Manomètres de contrôle sur fonctions Rotation et translation
  • Commande par distributeurs manuels pour toutes les fonctions de forage
  • Commandes mixte pour le déplacement : radiocommandée et manuelle

CHENILLARD : Long : 1420mm x larg. variable : 750 mm à 1050 mm x Chenille : 230 mm

POIDS DE LA MACHINE : 2200 KG
