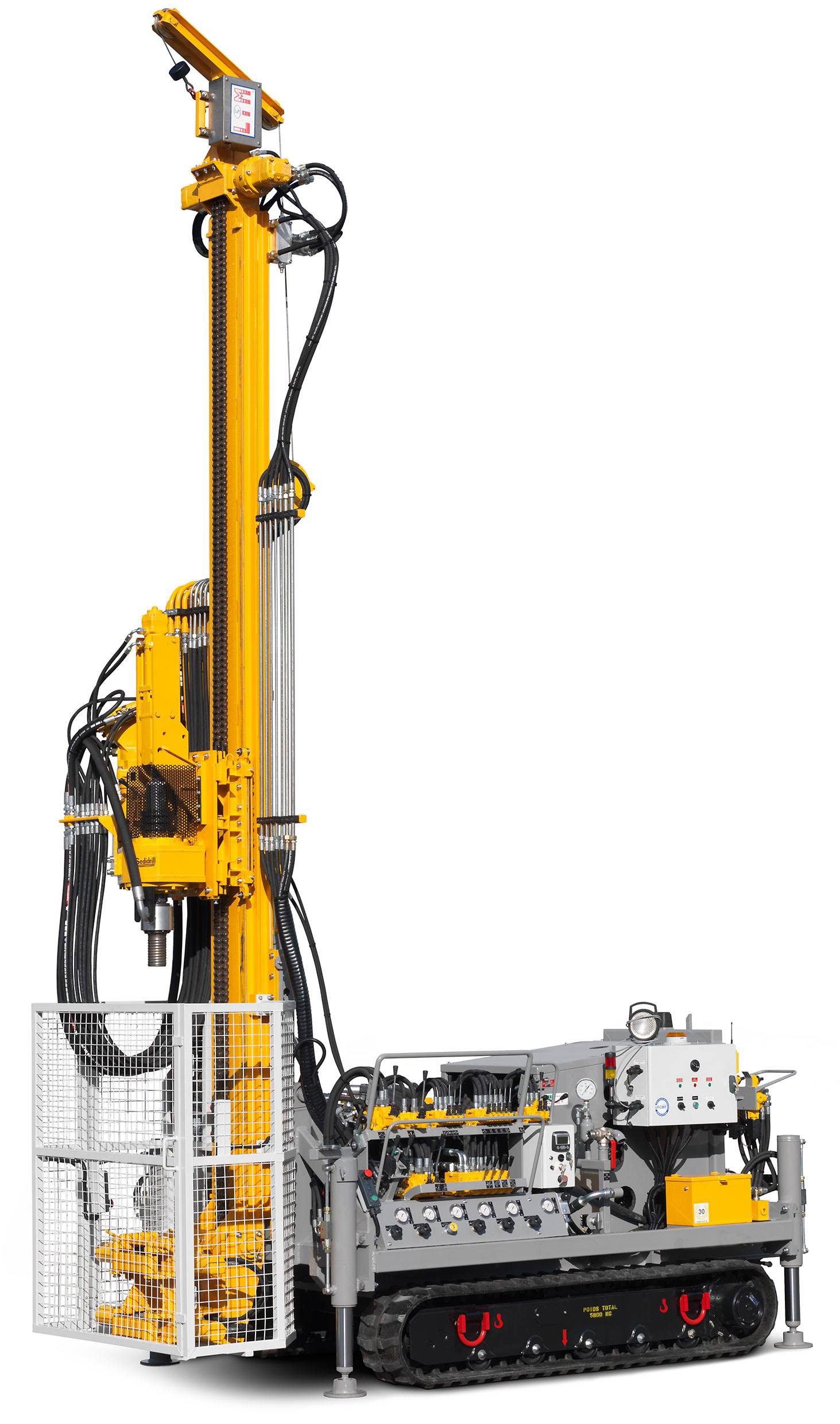

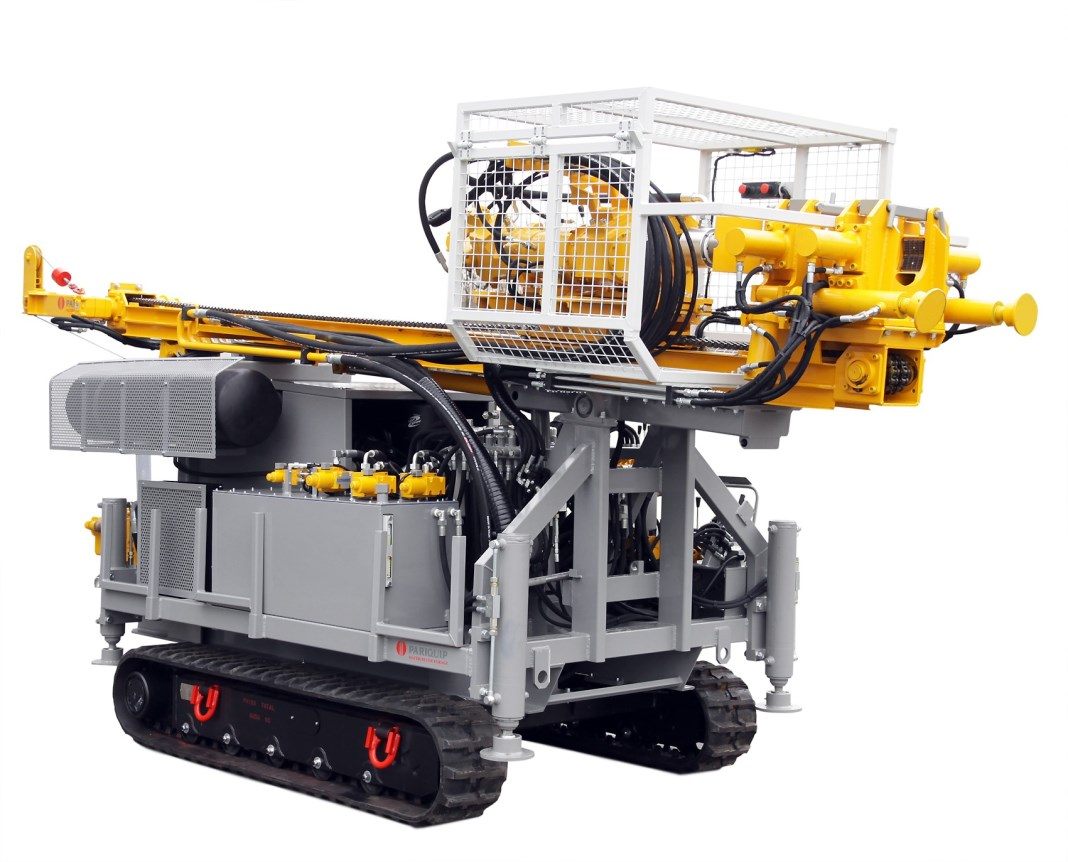

Machine géotechnique SD 500

CARACTÉRISTIQUES PRINCIPALES :

TETE DE ROTATION/ROTOPERCUSSION :

• 1 moteur à cylindrée variable
• 1 réducteur primaire
• 1 réducteur secondaire à chaine
• 1 arbre de roto percussion DF R90 x T45
• 1 marteau hydraulique 320 joules, 1100 cps/min avec frappe au retrait
• Performances : de 120 T/min (708 m/kg) à 600 T/min (141 m/kg)

CAGE DE SÉCURITÉ « UFCMF » EN 16228 :

• Cage fermée : toutes fonctions à 100 %
• Cage ouverte : Rotation et Translation en mode dégradé
• Porte de la cage en 2 parties avec capteurs associés

GROUPE DE POMPAGE :

• Type FMC, triplex à boulets réductée,
• Entraîné hydrauliquement
• 200 l/min max à 40bar
• Livrée avec flex d’aspiration et vanne de recirculation

MAT DE FORAGE :

• Course utile 3.70m, éléments de 3 m
• Translation par moteur/frein et triple chaine simple
• Poussée et traction : 48 kN
• Relevage du mât par vérin hydraulique
• Monte et baisse hydraulique de 500 mm
• Effacement hydraulique de la tête

GROUPE DE PUISSANCE HYDRAULIQUE :

• Moteur DIESEL JOHN DEERE de 150 cv à 1500 T/min
• Capotage insonorisant
• Pompe de rotation : à piston, circuit ouvert (load sensing)
• Autres pompes : à engrenages
• Aéroréfrigérant 12 V à commande manuelle

OPTIONS :
*SYSTÈME AURELOAIRE hydraulique +/- 45°
* Treuil WL : 2 vitesses hydrauliques, 1T
* Autres têtes et specs dispo
* Autres Ø freins de tiges

TREUIL (option)
* Treuil 1T, 1T5, 2T
* Treuil de manoeuvre à chute libre :
* 1,5 T, masse 500 Kg, 30m Ø 10 mm
* Treuil WL : 2 vitesses hydrauliques, 1T

RÉSERVOIR GO : 68 L

PUPITRE DE COMMANDES :

• Dispositif de réglage sur : Trans, Rot, PB, FT
• Manomètres de contrôle sur fonctions : R, T, PB, FT
• Commande par distributeurs manuels pour toutes les fonctions de forage
• Commandes mixte pour le déplacement : radiocommandée et manuelle

CHENILLARD : Long : 2450 mm, Larg 1800 mm, chenilles : 320 mm en caoutchouc

POIDS DE LA MACHINE : 6500 KG
