Dispositif d’essai à la plaque

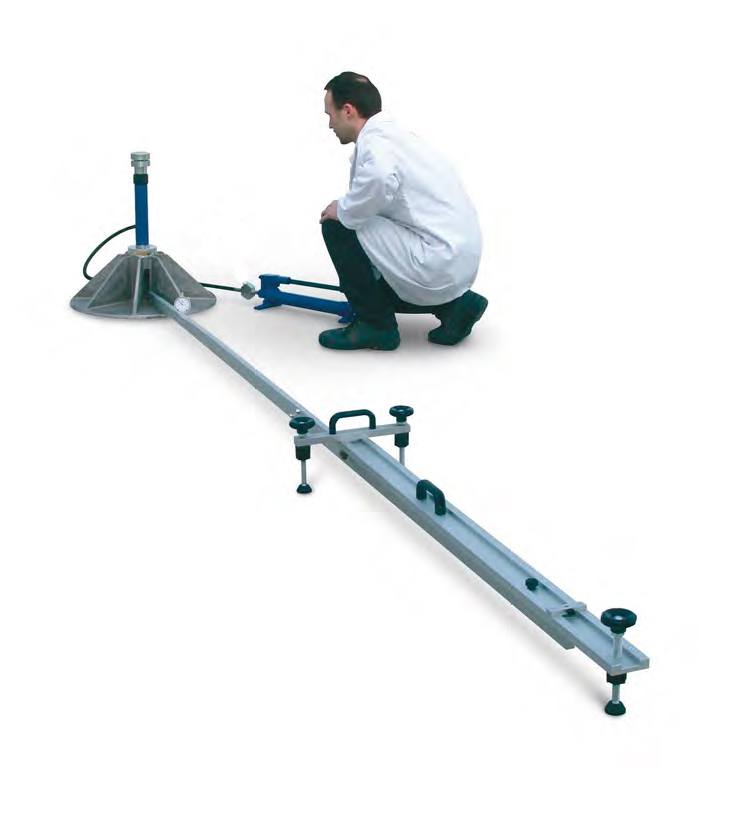

APPAREILLAGE COMPLET D’ESSAI À LA PLAQUE 200 KN

Mesure de la déformation statique EV1/EV2 (routes) et Westergard (plateformes) selon la norme NF P94-117-1.

L’appareillage est livré complet et se compose des éléments suivants :
– Une plaque de chargement ø 600 mm en fonte d’aluminium.
– Un dispositif de commande et de mesure de la charge appliquée sur la plaque incluant :
* 1 Vérin hydraulique longueur 330 mm, course 250 mm,
* 1 Pompe hydraulique manuelle avec réservoir double étage,
* 1 Manomètre analogique 200 kN
* 1 Rotule robuste
* 1 kit avec flexible, rotule et certificat d’étalonnage.
– Un dispositif de mesure de l’enfoncement de la plaque (poutre de Benkelman) constitué d’une poutre de Benkelman avec comparateur à cadran mécanique 25mm/lecture 0,01mm, conforme à la norme NF P 98-200-2 et au mode opératoire LCPC, et livré en 2 partie dans une caisse de transport en bois.

Poids de l’appareillage complet : environ 130 kg
