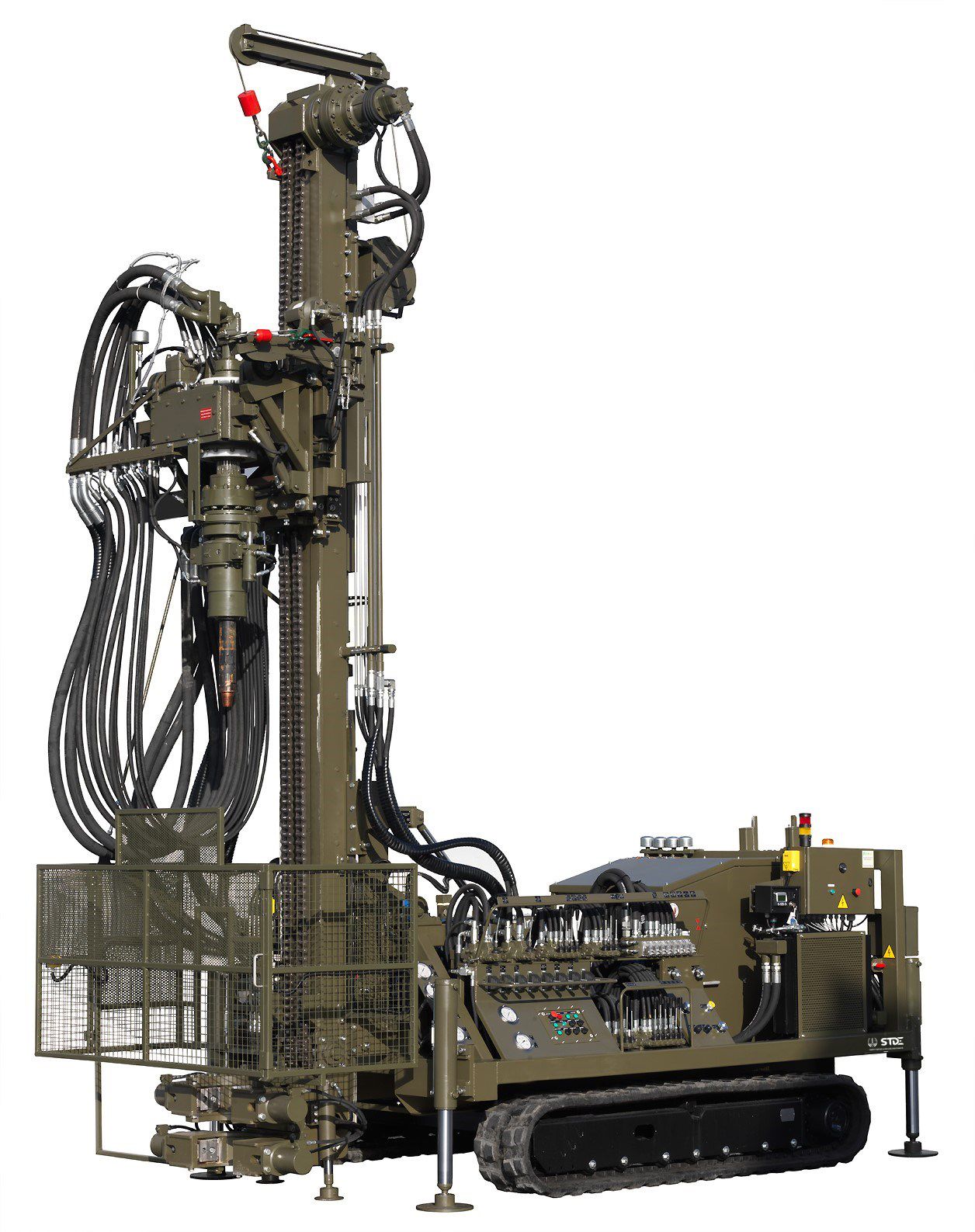

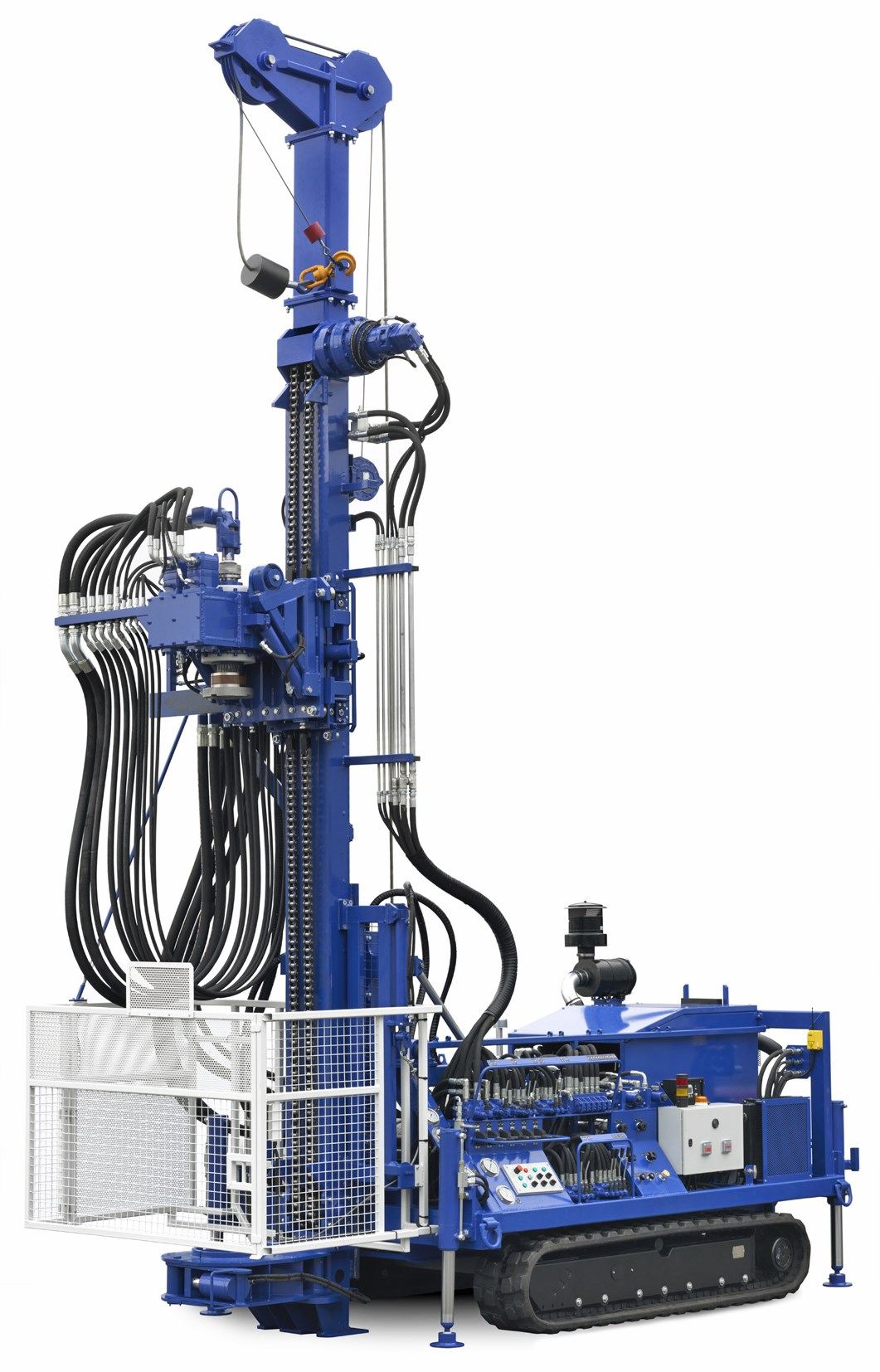

Machine de forage d’eau SD 410 W

CARACTÉRISTIQUES PRINCIPALES :

TETE DE ROTATION :

  • 2 moteurs à cyl fixe
  • 1 réducteur secondaire à chaîne
  • 1 arbre de rotation flottant, sortie 2’’3/8 reg
  • Performances : 1ere : 50 T/min à 650 m/kg
  • 2 eme : 100 T/min à 325 m/kg
    * Autres têtes et spécifications dispo

CAGE DE SÉCURITÉ « UFCMF » EN 16228 :

  • Cage fermée : toutes fonctions à 100 %
  • Cage ouverte : Rotation et Translation en mode dégradé
  • Porte de la cage en 2 parties avec capteurs associés

GROUPE DE POMPAGE :

  • Type FMC, triplex à boulets réductée,
  • Entrainé hydrauliquement
  • 200 l/min max à 40bar
  • Livrée avec flex d’aspiration et vanne de recirculation
    * Autres pompes disponibles

MAT DE FORAGE :

  • Course utile 3.80m, éléments de 3 m
  • Translation par moteur/frein et double chaine simple
  • Poussée et traction : 80 kN
  • Relevage du mât par vérin hydraulique
  • Monte et baisse hydraulique de 600 mm
  • Effacement hydraulique de la tête

GROUPE DE PUISSANCE HYDRAULIQUE :

  • Moteur DIESEL JOHN DEERE de 167 cv à 1500 T/min
  • Capotage insonorisant
  • Pompe de rotation : à pistons, circuit ouvert (load sensing)
  • Autres pompes : à engrenages
  • Aéroréfrigérant 12 V à commande manuelle

OPTIONS :
Système de retenue hydraulique :
* Basculement de tête de rotation
* Mandrin hydraulique
* Cl é de Déblocage
* Vérins de détubage, 20T
* Graisseurs de ligne pour MFT,

TREUILS (option)
*Treuil 1T, 1T5, 2T, 5.5 T, 10 T
*Treuil de manoeuvre à chute libre :
* 1,5 T, masse 500 Kg, 30m Ø 10 mm
* Treuil WL : 2 vitesses hydrauliques, 1T

FREIN DE TIGES :

  • Double, ouverture de 32 à 220 mm
  • Plaque de guidage au choix
  • Pression de serrage de 0 à 20 T avec Mano de contrôle
  • Avec Vérins de détubage, extraction de 12 T,
    * Autres Ø freins dispo

RÉSERVOIR GO : 245 L

PUPITRE DE COMMANDES :

  • Dispositif de réglage sur : Trans, Rot, PB, FT
  • Manomètres de contrôle sur fonctions : R, T, PB, FT
  • Commande par distributeurs manuels pour toutes les fonctions de forage
  • Commandes mixte pour le déplacement : radiocommandée et manuelle

CHENILLARD : Long : 2800 mm, Larg 2200 mm, chenilles : 320 mm en caoutchouc
* Chenillard acier (option)

POIDS DE LA MACHINE : 6500 KG
