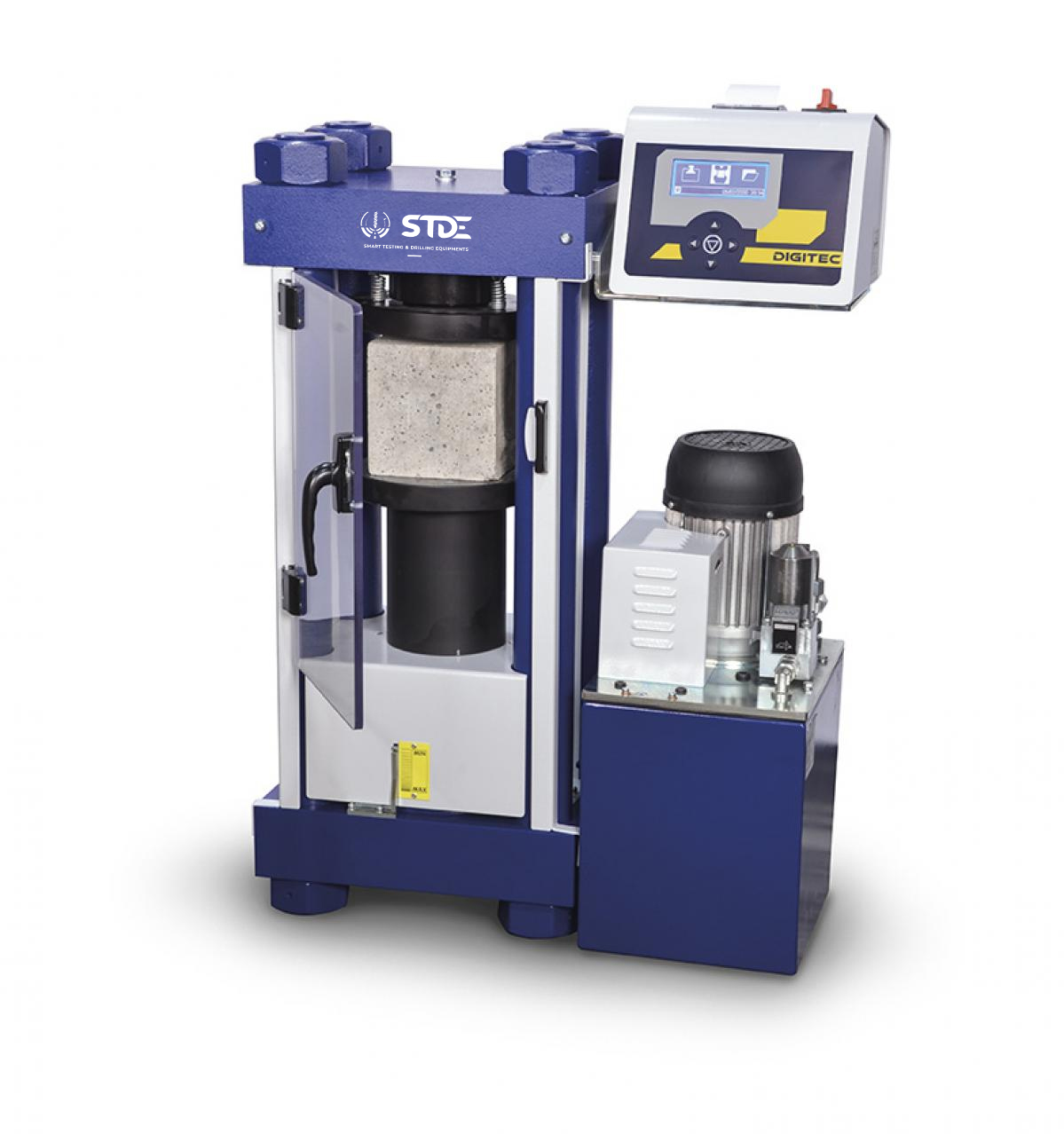

Machine de compression 1300 kN semi-automatique Digitec

PRESSE BÉTON SEMI-AUTOMATIQUE 1300 KN (CLASSE A) À 4 COLONNES HAUTE RIGIDITÉ, POUR ESSAIS SUR CUBES JUSQU’À 150 MM DE CÔTÉ ET ÉPROUVETTES CYLINDRIQUES JUSQU’A Ø160×320 MM EN CONFORMITÉ

CARACTÉRISTIQUES PRINCIPALES :

Machine de compression de classe A à cadencemètre électronique, pour essais sur éprouvettes cubiques et cylindriques en béton classique et BHP, composée d’un bâti haute rigidité à 4 colonnes, d’un groupe hydraulique à pilotage manuel et d’une console d’acquisition et de contrôle numérique à grand écran graphique couleur.
Bâti haute rigidité à 4 colonnes :
– Mesure de la résistance en compression sur éprouvettes béton avec application d’une force jusqu’à 1300 kN en Classe A (erreur inférieure à ± 1% dans la gamme de charge de 130 à 1300 kN).
– Ecart entre colonnes : 270 mm.
– Espace d’essais avec plateaux de compression de Ø216 x 40 mm rectifiés (planéité à ± 0,03 mm) et durcis (dureté autour de 60 HRC).
– Distance max entre plateaux : 336 mm.
– Course du piston : environ 55 mm.
– Dispositif d’arrêt immédiat du piston après la rupture de l’éprouvette ou à l’approche de sa course maximum afin d’éviter qu’il ne soit expulsé de son logement (sécurité de surcourse piston).
– Réserve d’huile hydraulique avec contrôle de niveau.
– Dimensions du bâti : environ 900 x 730 x 280 mm.
– Poids du bâti : environ 600 kg.
Groupe Hydraulique à pilotage manuel :
– Groupe de pompage électrique multi-pistons à 3 éléments assurant un fonctionnement silencieux et continu à basse pression, avec pilotage manuel de la vitesse de montée en charge.
– Puissance : 750 W.
– Alimentation électrique : 230V, monophasé, 50 Hz.
– Poids : environ 40 kg.
Console de pilotage avec centrale d’acquisition et d’affichage numérique DIGITEC :
– Grand écran couleur graphique (192 x 64 pixels),
– Paramétrage et accès aux data via boutons pressoirs et icônes,
– Affichage en temps réel de la charge,
– Mémorisation de la force maximale atteinte,
– Calcul automatique de la résistance,
– Détection de rupture en fin d’essai.
– Mémorisation des types d’éprouvettes.
– Programme automatique d’étalonnage ou de vérification permettant une erreur d’exactitude relative inférieure à 1% et une erreur de répétabilité relative inférieure à 1%,
– 2 entrées analogiques pour liaisons avec différents capteurs.
– 1 port RS232.
– Dimensions : 260 x 250 x 210 mm.
– Poids : environ 4 kg.

La presse est livrée sans cale d’espacement, mais permet néanmoins de réaliser directement des essais sur les éprouvettes cylindriques Ø160 x H320 mm. Les essais sur les autres types d’éprouvettes nécessitent d’utiliser des cales d’espacement proposées en option.
