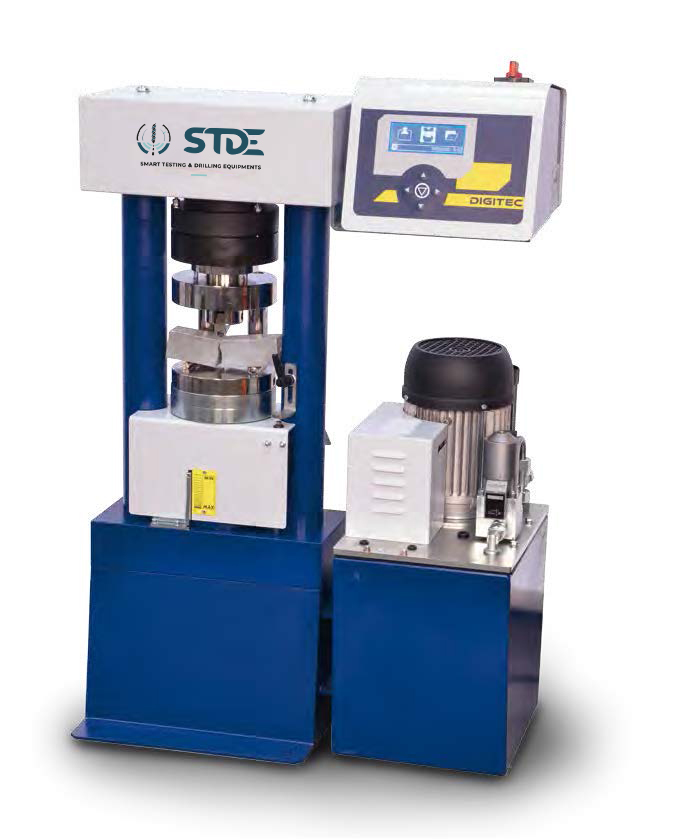

Machine d’essai asservie automatique 250 kN

CARACTÉRISTIQUES PRINCIPALES :

MACHINE D’ESSAI ASSERVIE AUTOMATIQUE 250 KN, PERMETTANT D’INSTALLER UN DISPOSITIF DESTINÉ À LA COMPRESSION D’ÉPROUVETTES CIMENT ET MORTIER CUBIQUES DE 50 ET 70 MM DE CÔTÉ OU DE PORTIONS D’ÉPROUVETTES PRISMATIQUES 4X4X16 CM, SELON LES NORMES : EN196-1, EN 1015-11 | ISO 679 | ASTM C109, C349, C1194 | DIN 1164 | BS 4550 | GOST 26798-1
Machine composée d’un bâti à 2 colonnes haute rigidité + un groupe de pompage hydraulique asservi + une console de pilotage automatique.

Bâti haute rigidité à 2 colonnes :
– Système de classe A.
– Dispositif de mesure de la force à partir de 10% de l’échelle, comprenant 1 capteur de capacité 250 kN.
– Système à vérin plongé dans un bain d’huile avec indicateur
de niveau de l’huile hydraulique, et dispositif intégré de sécurité de surcourse piston.
– Course du piston : environ 45 mm.
– Écart entre colonnes : 175 mm.
– Distance max entre plateaux : 185 mm.
– Diamètre des plateaux : 153 mm.
– Poids du bâti : environ 320 kg.

Groupe hydraulique à pilotage asservi :
Groupe de pompage électrique multi-piston avec pilotage de la vitesse de montée en charge en KN/S par servovalve assurant une application de la force régulière et sans à-coups.
– Dimensions L x P x H : 260 x 400 mm.
– Puissance : 750 W.
– Alimentation électrique : 230V monophasé 50 Hz

Console de pilotage automatique avec centrale d’acquisition et d’affichage DIGITEC :
– Grand écran couleur graphique (192 x 64 pixels),
– Paramétrage et accès aux data via boutons pressoirs et icônes,
– Affichage en temps réel de la charge,
– Mémorisation de la force maximale atteinte,
– Calcul automatique de la résistance,
– Cadencemètre électronique avec affichage de l’écart en % entre le taux de charge souhaité et effectif (de -25% à +25%).
– Détection de rupture en fin d’essai.
– Mémorisation des types d’éprouvettes.
– Programme automatique d’étalonnage ou de vérification permettant une erreur d’exactitude relative inférieure à 1% et une erreur de répétabilité relative inférieure à 1%,
– 2 entrées analogiques pour liaisons avec différents capteurs.
– 1 port RS232.

Les dispositifs de compression et/ou de flexion ne sont pas fournis avec la machine et doivent être commandés en sus.

Options à commander en sus :
– Dispositif de compression pour éprouvettes ciment et mortier 4x4x16 cm selon les normes EN et ASTM (réf : STDME170).
– Banc en acier pour poser la machine de compression/flexion (réf : STDME161-11).
– Protection en polycarbonate transparent selon la règlementation CE (Réf : STDME161-12), avec switch de sécurité d’ouverture de porte (réf : STDMC121-51).
– Imprimante thermique pour impression des résultats au format « ticket » (réf : STDMC127N).
– Protection acoustique du groupe hydraulique (réf : STDMC104-04).
